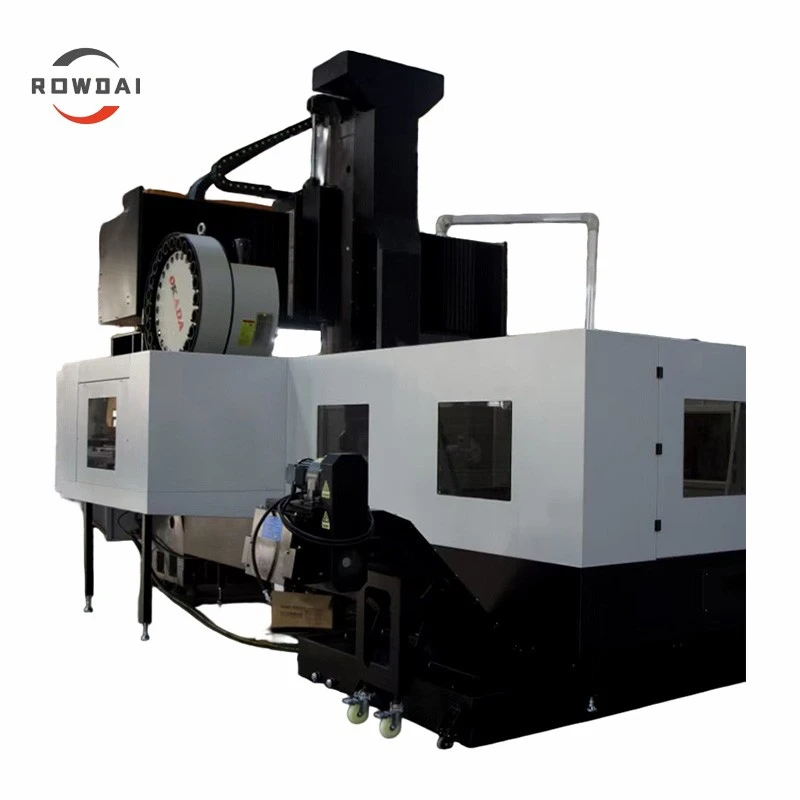

Acest centru de prelucrare tip portal are o structură de cadru cu ghidaje de alunecare de șlefuire, oferind rigiditate ridicată, absorbție puternică a șocurilor, o gamă largă de prelucrare și stabilitate excelentă. Se mândrește cu mai multe funcții de prelucrare, inclusiv frezare, găurire, găurire (găurire, alezare și găurire), filetare și frezare. Poate fi echipat cu diferite capete de frezat atașament și dispune de funcționalitate de schimbare manuală a capului-, extinzând și mai mult gama de prelucrare. Mai multe operații de prelucrare pot fi efectuate simultan pe o singură strângere a piesei de prelucrat.

Acest centru de prelucrare tip portal are o structură matură și un proces de fabricație, asigurând o calitate stabilă. Este potrivit pentru diverse domenii de prelucrare, cum ar fi auto, construcții navale, tipărire, ambalare, textile, militare și fabricarea de matrițe. Mașina-uneltă se caracterizează prin eficiență ridicată, precizie ridicată și rigiditate ridicată, ceea ce o face o alegere ideală pentru întreprinderile care necesită o-eficiență ridicată,-prelucrare a pieselor cu volum mare.

Acest centru de prelucrare tip portal dispune de un cadru portal fix și o masă de lucru mobilă. Acesta constă în principal dintr-o masă de lucru, pat, coloană, traversă, tobogan, sistem hidraulic, sistem de lubrifiere, sistem de răcire și filtrare, dispozitiv de îndepărtare a așchiilor, panou de control rotativ și sistem de control electric.

Parametrii tehnici

Nu.	Caietul de sarcini		Unitate	GMB2016
1	Masa de lucru	Dimensiunea mesei de lucru	mm	2100*1400
2		Max. încărcare	Kg	4000
3		Fantă în T	mm	7-22×200
4	Interval de procesare	Cursarea axei X	mm	2000
5		Cursarea axei Y	mm	1700 (Cursa de schimbare a sculei 1780)
6		Cursarea axei Z	mm	800
7		Distanța de la capătul axului la masa de lucru	mm	200-1000
8		Distanța dintre două coloane	mm	1700
9	Ax	Conicitatea axului		BT50
10	Ax	Viteză	rpm	10-6000
11	Hrănire	Tăierea intervalului de alimentare	m/min	10
12		Mișcare rapidă pe axa X	m/min	12
13		Mișcare rapidă a axei Y	m/min	12
14		Mișcare rapidă a axei Z	m/min	10
15	Sistem de control			Mitsubishi M80
16	Motor	Motor pe axa X	Nm	453
17		Motor pe axa Y	Nm	453
18		Motor pe axa Z	Nm	453B
19		Motorul axului principal	Kw	DN18.5
20	Alţii	Dimensiunea ghidajului axei XYZ		Axa X/Y 55 # Ghidaj liniar cu role (bloc glisor X aixs 6)
21		Dimensiunea ghidajului axei XYZ		Cale ferată dur axa Z
22		Axa XYZ Surub		Axa X 5010
23				Axa Y 5010
24				Axa Z 5010
25	Dimensiunea mașinii		mm	610042003800
26	Greutatea mașinii		T	Cam 17

Configurație standard

Nu.	Caietul de sarcini	Fabrică
1	Pat de turnare	Yunnan Taibiao HT300
2	Controler CNC	Japonia Mitsubishi M80
3	Motorul axului	Japonia Mitsubishi
4	Motor pe axa XYZ	Japonia Mitsubishi
5	Ax	Taiwan Okaka
6	Cilindru de tăiere ax	Taiwan Hinaka
7	Rulment pentru axa XYZ	Japonia NSK / Germania FAG
6	Șurub cu bile X/Y/Z (C3 级)5010	Taiwan HIWIN
7	Ghidaj liniar cu role X/Y 55#	Taiwan HIWIN
8	Șurub pentru axa XYZ piuliță pre-tensionată	Taiwan YINSH
9	Cuplajul axei XYZ	Taiwan S+P
10	Sistem automat de lubrifiere centralizat	Japonia HERG
11	Dispozitiv de filtrare și purificare a sursei de aer	Taiwan AirTAc Protectie perdea de aer
12	Dispozitiv de răcire	Brand faimos din China
13	Protector electric la suprasarcina	Franta Schneider
14	Aer conditionat dulap electric	Brand faimos din China
15	Răcitor de ulei	Brand faimos din China
16	Magazin de instrumente cu disc robot	Taiwan Okaka
17	Cilindru dublu de echilibrare a azotului	Brand faimos din China
18	Transportor de așchii cu patru șuruburi și un lanț	Brand faimos din China
