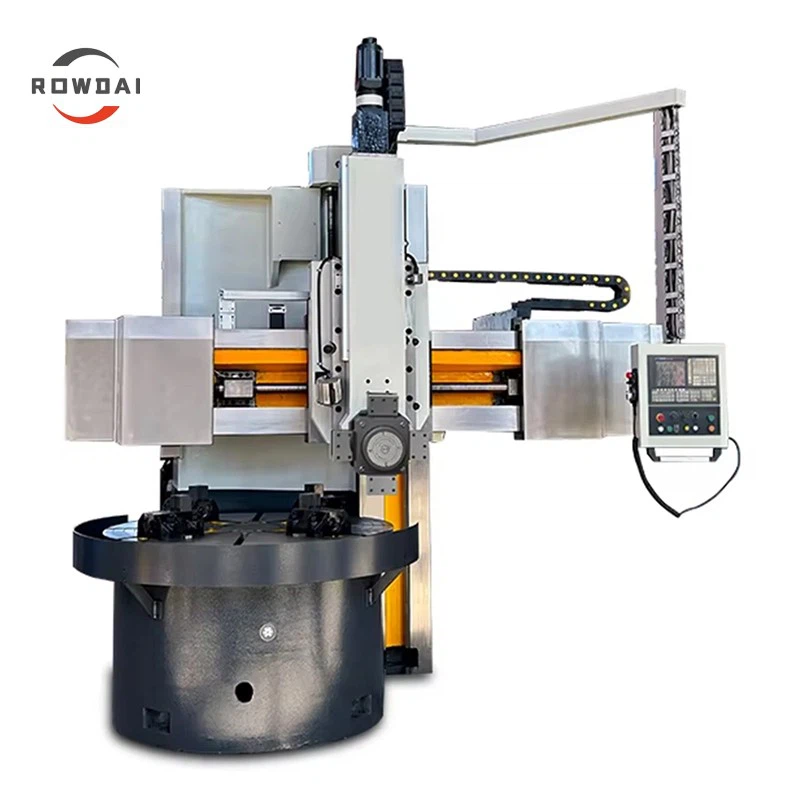

Mașina de strung vertical CNC este un echipament avansat cu performanțe bune, o gamă largă de tehnologie și eficiență ridicată a producției. Este potrivit pentru prelucrarea mecanică a diferitelor industrii și poate fi utilizat pentru suprafața cilindrică internă și externă, suprafața conică internă și externă, suprafața de capăt, canelarea Prelucrarea brută și de finisare a arcului circular și a diferitelor suprafețe rotative. Poate fi echipat cu un servomotor cu ax și un encoder pentru ax în funcție de cerințele clientului, care poate realiza strunjirea filetului și o funcție de tăiere cu viteză liniară constantă.

Jocul radial reglabil de înaltă precizie pentru axul mesei de lucru este utilizat un rulment scurt cu role cilindrice pe două rânduri. Sina de ghidare a presiunii statice cu curent constant este adoptată în direcția axială, ceea ce face ca masa de lucru să aibă caracteristici de precizie mare de rotație, capacitate portantă mare și deformare termică mică.

Baza, masa de lucru, corpul patului, traversa și alte părți mari sunt realizate din fontă gri cu rezistență ridicată și rezistență bună la uzură, care elimină stresul intern și nu se deformează

Călirea, măcinarea și măcinarea manuală sunt adoptate pentru suprafața de ghidare a corpului patului, grinda și berbecul, cu suprafață de contact bună și precizie ridicată. Traversa cu blocare hidraulică pentru îmbătrânire, capacitate mare de tăiere și fără vibrații.

Mașina de strung vertical CNC este acționată de un servomotor AC și un șurub cu bile, iar traversa este echipată cu un capac din oțel inoxidabil, ceea ce crește siguranța și confortul mașinii-unelte.

Acționarea principală a mașinii de strung vertical CNC este acționată de un motor AC, iar intervalul de viteză al mesei de lucru este realizat prin mecanismul de schimbare a vitezei axului în 16 trepte.

Sistemul CNC poate fi importat sau configurat intern în funcție de nevoile utilizatorilor.

Configurație standard: fie berbec pătrat, fie turelă cu cinci colțuri. Configurație opțională: masă electrică de tăiat, capac semi-închis, dispozitiv de îndepărtare a așchiilor de răcire și reglare continuă a vitezei cu patru-trepte.

Parametrii tehnici

Caietul de sarcini	Unitate	CK5110	CK5112	CK5116	CK5120	CK5123	CK5126
Diametrul maxim de taiere	mm	1000	1250	1600	2000	2300	2600
Diametrul mesei	mm	900	1000	1400	1800	2000	2300
Înălțimea max.piesei de prelucrat	mm	800	1000	1000	1250	1350	1350
Greutatea maximă a piesei de prelucrat	t	2	3.5	5	8	8	10
Cuplul maxim al mesei	KN.m	20	25	30	40	40	45
Gama de viteze de rotație a mesei (4 trepte fără trepte)	r/min	8-250	6.2-200	5-160	3.2-100	3.2-80	2.5-63
Forța maximă de tăiere a suport vertical	KN	18	18	22	22	22	22
Gama de viteze de avans (în trepte)	mm/min	0-500	0-500	0-500	0-500	0-500	0-500
Deplasarea orizontală a capului șinei	mm	670	700	915	1050	1180	1600
Deplasarea berbecului capului șinei	mm	650	650	800	800	1000	1000
Viteza de mișcare rapidă a capetelor de scule	mm/min	2300	2300	2300	2300	2300	2300
Viteza de ridicare a fasciculului	mm/min	440	440	440	440	440	440
Dimensiunea secțiunii transversale a tijei{0}cuțitului (WD)	mm	30x40	30x40	30x40	30x40	30x40	30x40
Puterea motorului principal	KW	18.5	22	22/30	30	30	37
Greutatea mașinii	t	8.5	9	12.5	17.5	18.5	21
