Strunjire CNC mare

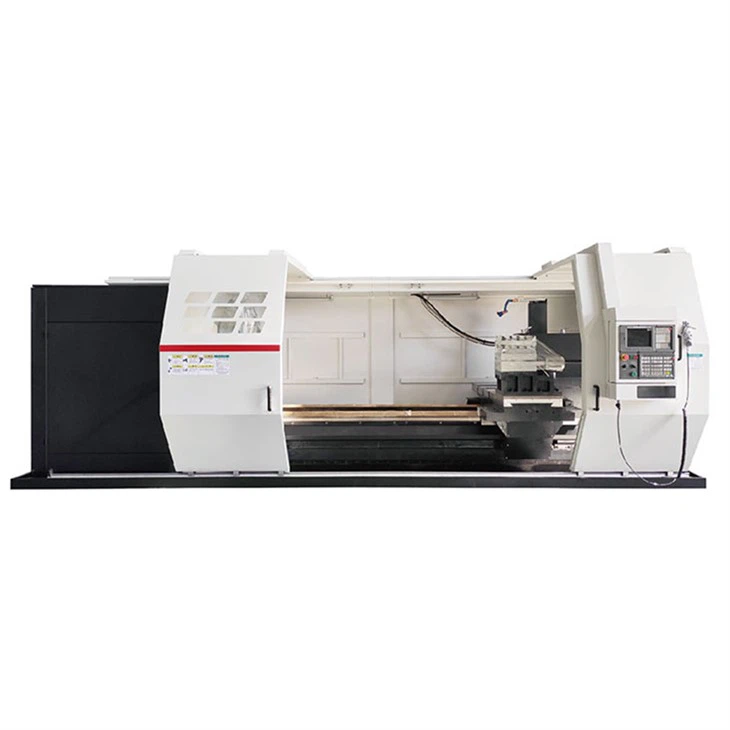

Acest strung CNC mare este un strung CNC cu două-coordonate, 2-axe, cu un strat plat integrat. Acest strung CNC este capabil să prelucreze geometrii complexe, o gamă largă de dimensiuni și piese de arbore (sau disc) de înaltă precizie. Poate prelucra suprafețe cilindrice, suprafețe conice, suprafețe în trepte, suprafețe sferice și diverse alte suprafețe rotative. În plus, poate procesa fire interne și externe atât metrice, cât și imperiale. Pe lângă operațiunile de strunjire, poate efectua, de asemenea, găurire, alezare, găurire, laminare și alte procese de prelucrare.

Un-pat monolit turnat dintr-o bucată, cu o structură de șină de ghidare în formă de munte-. Suprafețele ghidajelor sunt toate realizate din fontă-rezistentă la uzură și au suferit o întărire la suprafață. Duritatea suprafeței căii de ghidare este mai mare sau egală cu HRC50, cu o adâncime de călire de 2 mm. Lățimea ghidajului este de 910 mm.

Axul principal utilizează o transmisie automată cu 4-viteze cu variație continuă a vitezei în fiecare treaptă de viteză. Dispune de un cuplu ridicat de ieșire, precizie ridicată de poziționare și performanță stabilă și fiabilă. Toate angrenajele din transmisia principală sunt realizate din material cementat din aliaj de înaltă calitate și sunt supuse cementării, călirii și șlefuirii angrenajului. Nivelul de zgomot al cutiei axului în timpul funcționării mașinii este mai mic sau egal cu 75 dB.

Strungul de strunjire CNC mare este echipat cu un transportor automat de așchii (2 seturi), cu o gaură de descărcare a așchiilor deschisă pe partea din spate a patului, permițând descărcarea așchiilor în transportorul de așchii din partea din spate a mașinii. Rezervorul de răcire este separat de mașina principală pentru a se asigura că precizia mașinii nu este afectată de căldura de tăiere.

Transportorul de așchii este echipat cu un dispozitiv de scurgere a uleiului, care poate separa eficient uleiul de lubrifiere de lichidul de răcire. Mașina unealtă este echipată cu un pistol cu ​​aer și un pistol cu ​​apă.

Strungul de strunjire CNC mare este echipat cu un sistem de răcire prin-ax, cu o presiune închisă de 15 bar, utilizat pentru răcire și spălarea așchiilor.

Axa X/Z-a mașinii-unelte este echipată cu un encoder liniar de la FAGOR (Spania). După o întrerupere a curentului și restabilirea ulterioară a energiei, furnizează imediat valori de poziție și le furnizează continuu pentru citirea circuitelor electronice, fără a fi nevoie să deplasați axa pentru a efectua o operație de orientare a punctului de referință.
