Mașină de alezat orizontală

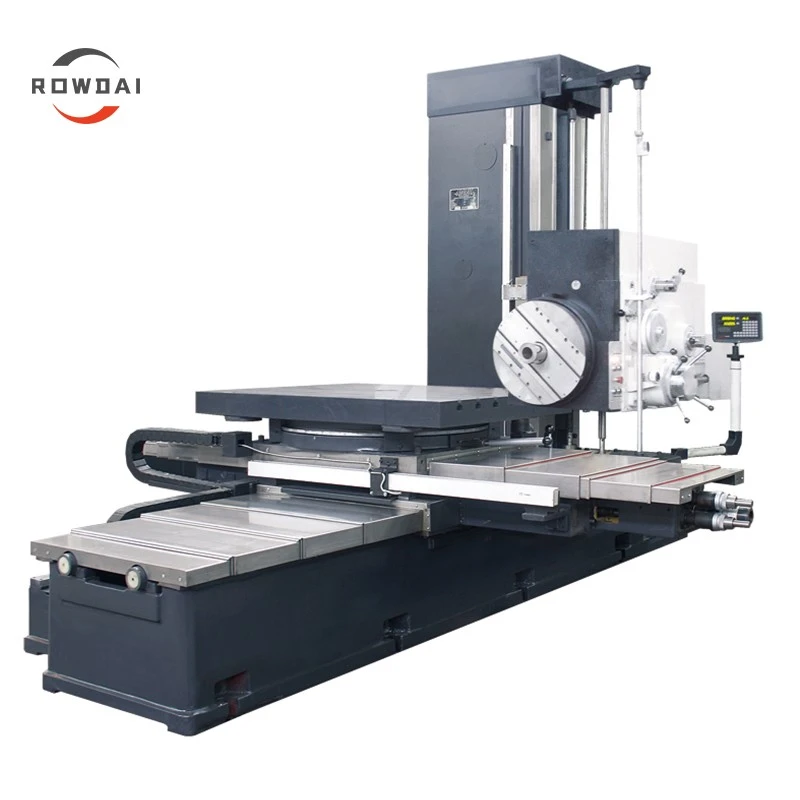

Mașina de alezat orizontal TPX6113 oferă o gamă cuprinzătoare de funcții, inclusiv găurire, mărire, găurire, alezare, frezare și tăiere filet. În plus, capătul frontal al axului mașinii de frezat și alezat orizontal este echipat cu un cap fix; acest cap de fațare are un bloc de alunecare capabil de avans radial, permițând astfel găurirea-de găuri cu diametru mare, strunjirea exterioară, frezarea frontală, canelarea și operațiuni similare.

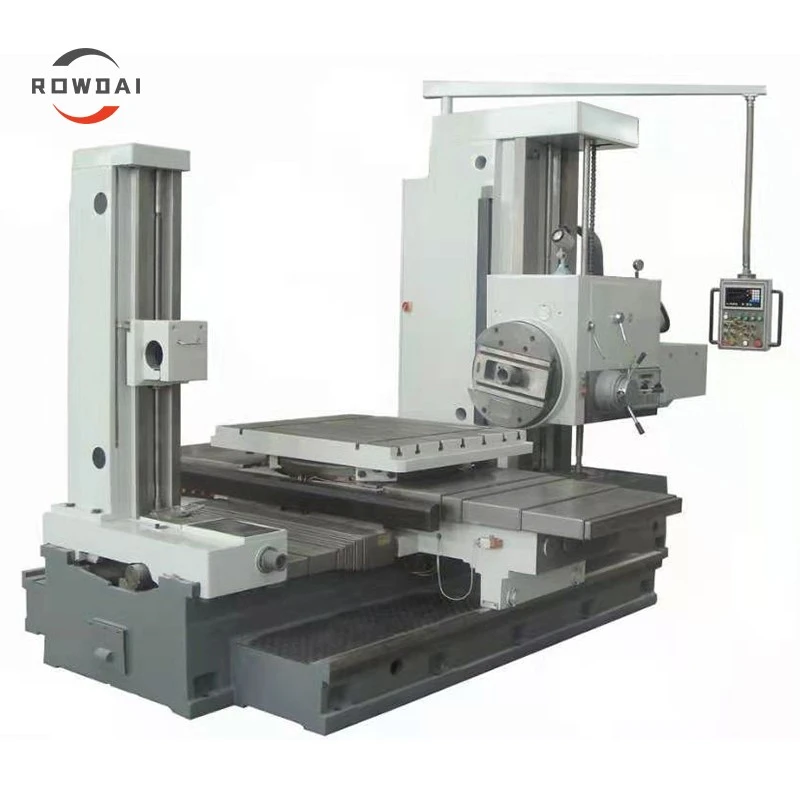

Mașina de alezat orizontal constă dintr-un pat, coloană, cap, șei superioare și inferioare, masă de lucru, coloană auxiliară, contragreutate și alte componente. Mișcările operaționale ale mașinii includ deplasarea verticală a capului de-a lungul șinelor de ghidare a coloanei, precum și mișcările longitudinale, transversale și de rotație ale mesei de lucru de-a lungul patului.

• Atât tracțiunea principală, cât și schimbarea vitezei de avans sunt controlate printr-un sistem hidraulic centralizat de preselecție{0}, asigurând o funcționare simplă și convenabilă. În timpul procesului de-modificare a vitezei, luminile indicatoare din butoanele de control oferă semnale vizuale de feedback.
• Distribuția mișcărilor pentru toate componentele în mișcare-inclusiv cursa verticală a capului, cursa longitudinală și transversală a mesei de lucru și rotația mesei de lucru-precum strângerea și deblocarea acestor componente, toate sunt gestionate printr-un sistem de interblocare automat hidraulic, rezultând un grad ridicat de automatizare.
• Mașina de alezat orizontală are funcții de citire digitală (DRO) pentru poziția verticală a capului și poziția transversală a mesei de lucru, îmbunătățind astfel precizia de prelucrare. La cererea specifică a utilizatorului, poate fi furnizată și o funcție de citire digitală pentru poziția longitudinală a mesei de lucru.
• Componentele structurale cheie ale mașinii de frezat și alezat orizontal-în special patul, coloana frontală și șinele de ghidare de pe șaua inferioară-au suferit un tratament electric de încălzire-la suprafață de contact și de auto-răcire; acest proces conferă șinelor de ghidare duritate ridicată, prelungind semnificativ durata de viață a acestora.
• Toate șinele de ghidare orizontale de pe mașină sunt echipate cu apărătoare de plăci telescopice cu acoperire completă-pentru protecție.
• Între componentele în mișcare ale mașinii este stabilit un sistem de interblocare electro-hidraulic; acest lucru asigură că o singură componentă poate fi în mișcare la un moment dat, în timp ce toate celelalte componente sunt prinse automat (cu excepția axului principal și a blocului de alunecare al capului frontal).
• Cutia de viteze de alimentare și cutia de viteze cu trecere rapidă sunt echipate fiecare cu un mecanism de ambreiaj de siguranță, care acționează ca un dispozitiv de siguranță în caz de suprasarcină a mașinii.
• 8) Sistemul de control electric al mașinii se bazează pe un controler logic programabil (PLC), asigurând o performanță fiabilă și stabilă.
